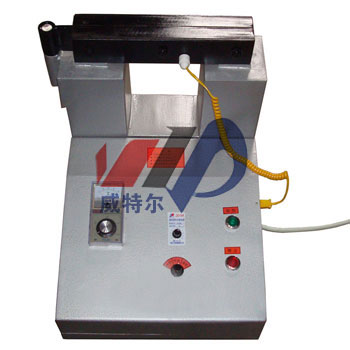

ZJ20系列轴承加热器

ZJ20系列轴承加热器



一、用途
ZJ20系列轴承加热器,主要用于对轴承、齿轮、连轴节、铁路机车的轮心、轮箍等多种类型的金属件进行加热,使之膨胀,以满足过盈装配或拆卸的需要。

 ZJ20X系列轴承加热器主要技术参数 主要技术参数见表1 轭铁规格见表2。

型 号 技术参数 ZJ20X-1 -2 -3 -4 -5
额定功率( KVA ) 3.3 5.5 7.5 11 13
额定电压( V ) 220 380 380 380 380
额定电流( A ) 12 14.5 19.7 28.9 34.2
加热工件 内径(㎜) 30-100 85-200 120-250 150-360 180-400
最大外径(㎜) 280 360 400 450 500
宽度㎜ 115 150 180 200 220
重量(㎏) 55 105 120 135 150

附轭铁一览表:

型 号 轭铁规格 尺寸 数量 适用范围内径(㎜)
ZJ20X-1 11 20 × 20 1 30-55
13 40 × 40 1 55-85
19 60 × 60 1 85-100
-2 21 70 × 70 1 85-115
22 80 × 80 1 115-200
-3 31 75 × 92 1 120-250
-4 41 75 × 100 1 150-360
-5 51 75 × 125 1 180-400

三、优点
有很多轴承是在安装过程中损坏的,加热方法不当是重要原因之一。如采用烧焊工具加热,会造成轴承变形;采用炉火加热,轴承两面受热不匀;采用油浴加热,会因油质不洁而使轴承污染,噪声增大;采用烤箱加热,太费时间。至于敲打安装,轴承更易受损。
现在最新的技术是使用ZJ20感应加热器,其优点是:
省钱 节电90%,节油100%,节约厂房占地面积70%;
省时 工作效率提高4倍以上,操作人员减少80%;
可靠 加热均匀,绝对清洁,有利于提高装配质量;
安全 绝无火警危险;
环保 无油汽油污染空气,有利于环境改善和工作人员的身体健康。

四、结构与工作原理
结构 ZJ20系列轴承加热器由干式自冷工频感应加热装置(以下简称主机)与控制设备组成。ZJ20X、ZJ20T为移动式结构,其它均为固定式结构。

五、工作原理
1、短路加热 主机为一特殊结构的变压器,可移动的轭铁用以直接穿套轴承或其它被加热工件。工作时,接通主机电源,工件(相当于副边绕组)中感应产生短路电流而被加热。
2、涡流加热 被加热工件与主机的铁芯组成一闭合的磁回路,工作时,工件中通过主机的磁力线产生涡流而被快速加热。

安装调试
1、将轭铁放置到主机铁芯的端面上。
2、检查插头与插座的接线是否一致,接地应良好,然后将插头插入有控制开关的电源插座上。
3、将功能选择开关拨到手控位置,合上电源,这时红色指示灯亮。
4、按起动按钮,主机通电,这时绿色指示灯亮红灯熄;按停止按钮,红灯亮绿灯熄。至此,调试结束,可投入使用。

操作程序
1、根据轴承的内径,选择相应的轭铁(见表2),将串套上轴承的轭铁放置到主机铁芯端面上,应吻合平正。
2、在加热过程中,用点温计测量轴承内圈端平面处温升。当温升符合要求,看准时间记数,停止加热,移开轭铁,取下轴承即可装配。
3、连续加热同一规格轴承,将功能选择开关拨到时控位置,设定加热时间,当轴承被加热到所设时间即自动关断电源。
4、工作完成后,将功能选择开关拨到停止位置,切断位置。
